R1520 | 多功能无线工业路由器

全球认证，快速部署

Linux定制系统，支持多种工业协议解析及定制应用开发

5网口，Wi-Fi, 串口，数字IO，模拟信号输入AI

支持车载GPS和E-13认证

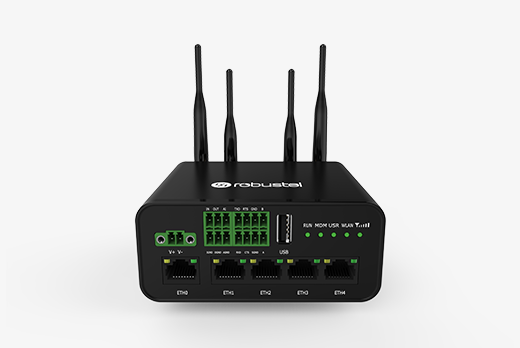

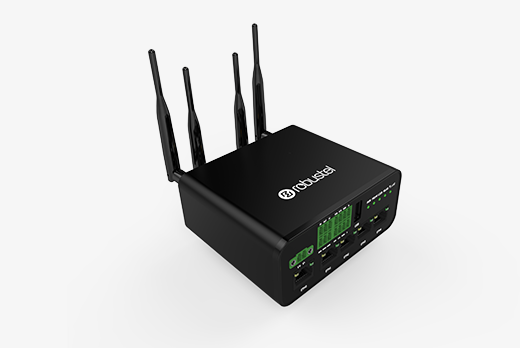

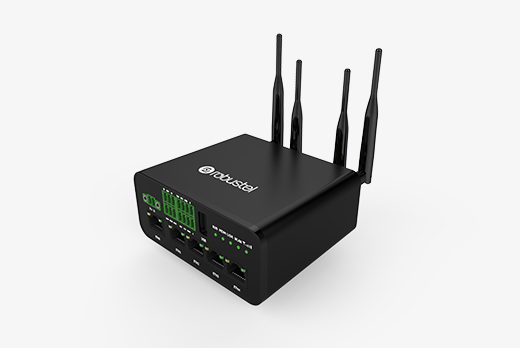

鲁邦通R1520是一款多功能双SIM卡的4G无线工业路由器，有5个以太网口，支持车载GPS和E-13认证；硬件功能包括带光耦隔离的数字输入和输出，以及10位模拟输入，能够直接与0至24V DC或0至20mA范围内的传感器连接；R1520拥有一个2线RS485接口，用于连接到支持Modbus的传统设备；RS232端口支持RTS/CTS流控，因此产品可以适应需要硬件握手信号的应用场景。

产品功能
产品规格
产品选型
文档下载
应用方案

产品功能

4G无线蜂窝联网

双SIM卡，支持4G/3G/2G无线联网，支持Cellular WAN、Ethernet WAN、Wi-Fi链路备份和ICMP探测
RobustOS 5

基于Linux的自主开发系统，提供SDK或多种工业协议的APP，便于用户快速自主开发或选择部署相关应用程序，充分满足碎片化物联网应用需求。
以太网口 x 5

5个百兆网口，满足多个LAN口接入的物联网应用需求。
数字&模拟接口

提供DI/DO和模拟输入接口，使客户能够以更丰富的方式与终端设备进行交互。
车载支持

R1520 已通过 E-Mark 车辆安全认证，其内置 GPS 和多个以太网端口使其能够成为优秀的车辆物联网中心。
性价比高

R1520 拥有标准的 Wi-Fi 和 GPS 接口，是鲁邦通产品组合中最实惠的功能丰富的工业路由器。

产品规格

蜂窝网接口
- 天线接口数量
  2个
- 接口类型
  SMA母头
- SIM
  2 Mini SIM（2FF）
以太网接口
- 数量
  5 x 10/100 Mbps，默认5 x LAN，可配置为1 x WAN + 4 x LAN
- WAN口
  在ETH0上支持POE 802.3af和802.3at PD功能
- 磁隔离保护电压
  1.5 KV
Wi-Fi接口
- 天线接口数量
  2
- 接口类型
  SMA反极母头
- 标准
  802.11 b/g/n，支持AP模式和客户端模式
- 频段
  2.4 GHz
- 安全
  WEP、WPA、WPA2、WPA3
- 加密
  64/128 AES、TKIP
DI/DO
- 接口数量
  1 x DI+1 x DO，湿接点
- 隔离
  直流3kV
- 插座形态
  2 x 3位3.5 mm母头端子
- 电平
  3~30V DC为高电平，0~1V DC为低电平
- 最大负载电压
  30V（DI/DO）
- 最大负载电流
  10mA（DI/DO）
模拟输入
- 数量
  1 x AI（可配置为电压型或电流型）
- 电压输入范围
  0~24V
- 电流输入范围
  4~20mA（电流型输入需外接电阻，最终以电压测量）
- 插座形态
  2 x 3位3.5 mm母头端子
- 信号定义
  AI、AGND
串口
- 串口数量
  1 x RS232 + 1 x RS485
- 插座形态
  2 x 4位3.5 mm母头端子
- 信号定义
  RS232：RxD、TxD、SGND、RTS、CTS
  RS485：Data+（A）、Data-（B）、地（GND）
其他接口
- 1 x GPS接口（可选，使用蜂窝模块自带GPS, 根据蜂窝模块而定）
- 1 x 480 Mbps高速USB2.0接口
其它
- 重置按键
  1 x 重置键（RST键）
- LED指示灯
  1 x RUN、1 x MDM、1 x USR、1 x RSSI、1 x Wi-Fi
- 看门狗
  内置
- RTC时钟
  支持，备用储能电容可维持2天
RobustOS基础功能
- 网络协议
  PPP、PPPoE、TCP、UDP、DHCP、ICMP、NAT、HTTP、HTTPs、DNS、ARP、NTP、SMTP、Telnet、VLAN、SSH2、DDNS等
- VPN隧道
  IPSec、OpenVPN、GRE、Wireguard
- 防火墙
  DMZ、DoS防御、IP包/域名和MAC地址过滤、端口映射、访问控制
- 远程管理
  Web、CLI、SMS
RobustOS可用App*
- L2TP、PPTP、DMVPN、VRRP、QoS、Captive Portal、WLAN Multi AP、SNMP、Language、RCMS
  *App根据用户需求选定，更多App信息请咨询您的销售代表
SDK
- 支持的编程语言
  C、C++
- 适用于SDK的Flash容量
  4 MB
- 适用于SDK的RAM容量
  64 MB
供电及功耗
- 电源接口
  2位3.5 mm带锁端子
- 供电电压
  9~36V DC
- POE-PD电压
  40~57V DC
- 功耗
  空闲状态100 mA@12 V
  通信状态1.0 A（峰值）@12 V
物理特性
- 防护等级
  IP30
- 外壳材质及整机重量
  塑料，250 g
- 外形尺寸
  105 x 90 x 46 mm
- 安装方式
  水平桌面放置、壁挂式安装和导轨式安装
产品认证
- 环保指令

  RoHS2.0、WEEE
- EMI

  EN 55032 Conducted Emission Class B

  EN 55032 Radiated Emission Class B
- EMS

  EN 61000-4-2（ESD）Contact Level 2, Air Level 3

  EN 61000-4-3（RS）Level 2

  EN 61000-4-4（EFT）Level 2

  EN 61000-4-5（Surge）Level 2

  EN 61000-4-6（CS）Level 2

  EN 61000-4-11（DIP）Level 2
